Générateur de transducteur ultrasonique

JYD-760E Il s'agit de l'utilisation d'un entraînement à impulsions numérique en pont complet-. Comparé au circuit de commande d'entraînement en demi-pont, le générateur de transducteur ultrasonique présente les avantages d'une petite taille, de circuits périphériques simples, d'effets ultrasoniques stables et d'une efficacité de conversion élevée.

Envoyez demande

Télécharger

Le générateur d'ultrasons Jyd-760e adopte un entraînement à impulsions numérique en pont complet. Comparé au circuit de commande d'entraînement en demi-pont, le générateur de transducteur ultrasonique présente les avantages d'un petit volume, d'un circuit périphérique simple, d'un effet ultrasonique stable et d'une efficacité de conversion élevée. Il dispose d'une fonction de réglage de la fréquence pour garantir que la machine est toujours dans le meilleur état de fonctionnement, et il peut exploiter pleinement le potentiel du transducteur ultrasonique, et il dispose d'une protection parfaite contre les surintensités et les courts-circuits de sortie. Il intègre les fonctions d'ampèremètre numérique, de contrôle de fréquence et de temps, de télécommande PLC, de poteau de lampe indiquant l'alimentation électrique, etc. Sur la base des fonctions ci-dessus, de nouvelles fonctions telles que le verrouillage de fréquence, le verrouillage de courant, la sélection du mode de balayage de fréquence, le suivi automatique de fréquence, la communication 485 (en option) et le dégazage à une clé (en option) sont ajoutés.

Spécification du générateur de transducteur ultrasonique

Modèle de produit	JYD-761E	JYD-762E	JYD-763E	JYD-760EG
Puissance motrice	600W-1500W	1500W-2100W	2100-2400W	600W-1500W
Contrôle de puissance	10-100%	10-100%	10-100%	10-100%
Fréquence de travail	20KHz-40KHz	20KHz-40KHz	20KHz-40KHz	50KHZ-100KHZ
Tension de fonctionnement	220V±10% 50 Hz/60 Hz	220V±10% 50 Hz/60 Hz	220V±10% 50 Hz/60 Hz	220V±10% 50 Hz/60 Hz
Courant de sortie maximal	5A	6A	7.5A	3.5A
Température ambiante	0-40 degrés	0-40 degrés	0-40 degrés	0-40 degrés
Poids net du produit	6,5 kg	8,2 kg	8,2 kg	6,5 kg
Dimensions extérieures	365300145mm	365300145mm	365300145mm	365300145mm

Ultrasonic Transducer Generator

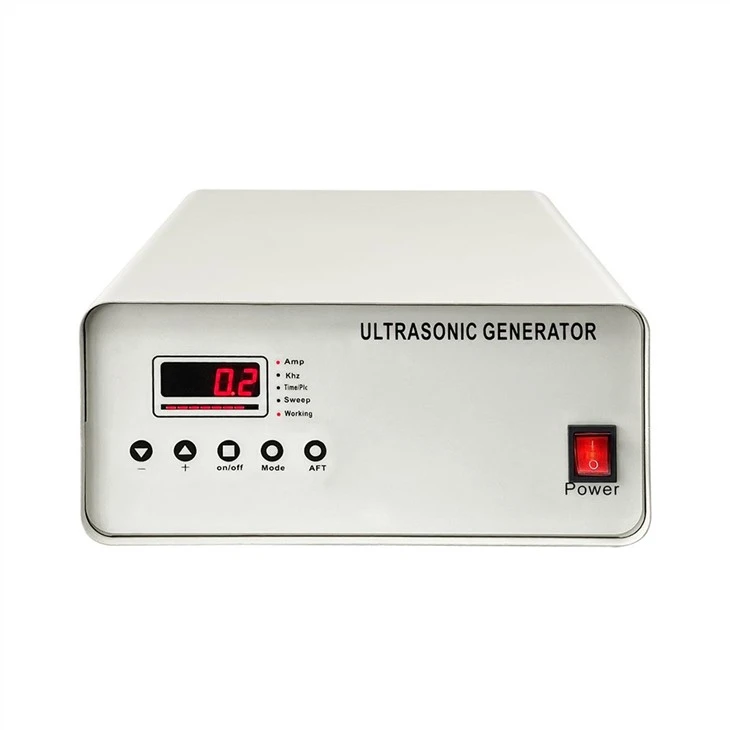

Fonction du bouton d'affichage numérique du générateur de transducteur ultrasonique JYD-760E :

Nom	Spécifications des fonctions
Interrupteur d'alimentation	L'interrupteur d'alimentation est un interrupteur d'alimentation général pour toute la machine, qui est allumé et éteint lorsqu'il est enfoncé et enfoncé respectivement.
Indicateur	Il fait référence à l'indicateur d'état du fonctionnement actuel du générateur. Il y a 5 indicateurs dont l'affichage actuel, l'affichage de la fréquence, l'affichage de l'heure/PLC, l'affichage du mode d'affichage du balayage et l'affichage de l'état de fonctionnement.
Clé d'opération	Le bouton Mode icône, afin de changer le mode d'affichage numérique LED, peut afficher l'ensemble du courant de travail, la fréquence de travail ultrasonique, le temps de synchronisation/PLC ou le mode de balayage. L'icône bouton ON/OFF est l'interrupteur marche/arrêt des ultrasons qui peut allumer ou éteindre les ultrasons. Icône + bouton, vous pouvez ajouter du courant ou de l'heure, lorsque l'affichage numérique LED pour le mode actuel, les ultrasons fonctionnent, vous pouvez ajouter du courant, cette fois la barre lumineuse augmentera avec l'augmentation du courant, plus un mode actuel d'un total de 16 fichiers ; lorsque la LED L'affichage numérique est en mode heure, ce qui peut augmenter la durée du travail ultrasonique. Le temps ultrasonique est de 0 à 59 min 59 s. Le bouton icône -, vous pouvez réduire le courant ou l'heure. Lorsque l'affichage numérique LED est en mode courant, lorsque le travail ultrasonique est activé, le courant peut être réduit. À ce moment, la barre lumineuse diminuera avec le courant et le mode de réduction de courant diminuera de 0,1 A par fois. Lorsque l'affichage numérique LED est en mode heure, la durée du fonctionnement ultrasonique peut être réduite. Le bouton icône AFT peut suivre automatiquement la fréquence. Lorsque ce bouton est enfoncé pendant 2 secondes, le générateur de nettoyage par ultrasons entre en mode de réglage automatique de la fréquence -.

Principales caractéristiques :

1. Tension de fonctionnement : la ligne électrique du générateur d'ultrasons est une prise standard à trois broches et la tension alternative lorsqu'elle est sous tension est de 220 V ± 10 %. La tension d'alimentation doit être stable.

2. Fréquence ultrasonique : la fréquence de sortie du générateur ultrasonique doit être dans la plage de fréquences de ± 1,5 kHz du vibrateur ultrasonique, et le réglage de la fréquence de décalage est sujet aux pannes (dommages au vibrateur ou panne du générateur).

3. Correspondance de puissance : la puissance motrice maximale du générateur de nettoyeur à ultrasons est proche de la puissance totale du vibrateur à ultrasons. Par exemple, un générateur de 900 W ne peut pas entraîner un vibrateur ultrasonique de 2 100 W.

4. Environnement de travail : la queue du générateur de transducteur ultrasonique est un ventilateur de refroidissement et le côté droit est une fenêtre de refroidissement. Lors de l'utilisation, il doit être placé à 15 cm de la queue et du côté droit, sans obstacles. L'environnement ne doit pas être humide, la température doit être appropriée et la ventilation et la dissipation thermique doivent être bonnes.

FAQ :

Comment puis-je adapter la fréquence du générateur de transducteur ultrasonique à mon application de nettoyage ?

Utiliser20 à 28 kHzpour la graisse lourde ou le carbone sur les pièces métalliques robustes comme les blocs moteurs.
Utiliser40 kHzpour le nettoyage industriel général – c’est notre fréquence la plus populaire.
Utilisez 50–100 kHzpour les pièces délicates comme l'électronique, l'optique ou les instruments médicaux où vous ne pouvez pas risquer d'endommager la surface.

Dites-moi votre composant et votre contaminant, et je pourrai vous recommander la fréquence exacte.

Votre générateur de transducteurs ultrasoniques est-il compatible avec mes transducteurs ou mon réservoir existant ?

Généralement oui, mais la compatibilité dépend de trois facteurs clés : la fréquence, l'impédance et le type de connecteur.

Si vos transducteurs existants fonctionnent à la même fréquence que notre générateur (par exemple, 40 kHz) et que l'impédance se situe dans notre plage de réglage automatique-, cela fonctionnera très probablement.

Le moyen le plus sûr ? Envoyez-moi une photo de la plaque signalétique de votre transducteur ou une fiche technique rapide. Je peux vous confirmer la compatibilité dans un délai d’un jour ouvrable. Sans frais, sans engagement.

Quelles caractéristiques de sécurité et de protection sont incluses ?

Notre générateur de transducteur ultrasonique est construit avecsix couches de protectionpour éviter les dommages dus à des défauts électriques, à une surchauffe ou à une erreur de l'opérateur :

Protection contre la surchauffe- (arrêt thermique)

Protection contre les surcharges (limitation de courant)

Protection contre les courts-circuits

Protection contre les circuits ouverts (fonctionnement sûr si le transducteur se déconnecte)

Protection contre les surtensions-

Démarrage progressif (empêche les surtensions à la mise sous tension-)

Ces fonctionnalités sontautomatique– aucune intervention de l’utilisateur n’est requise. Si un défaut se produit, le générateur s'arrête en toute sécurité et affiche un code d'erreur sur l'écran.
