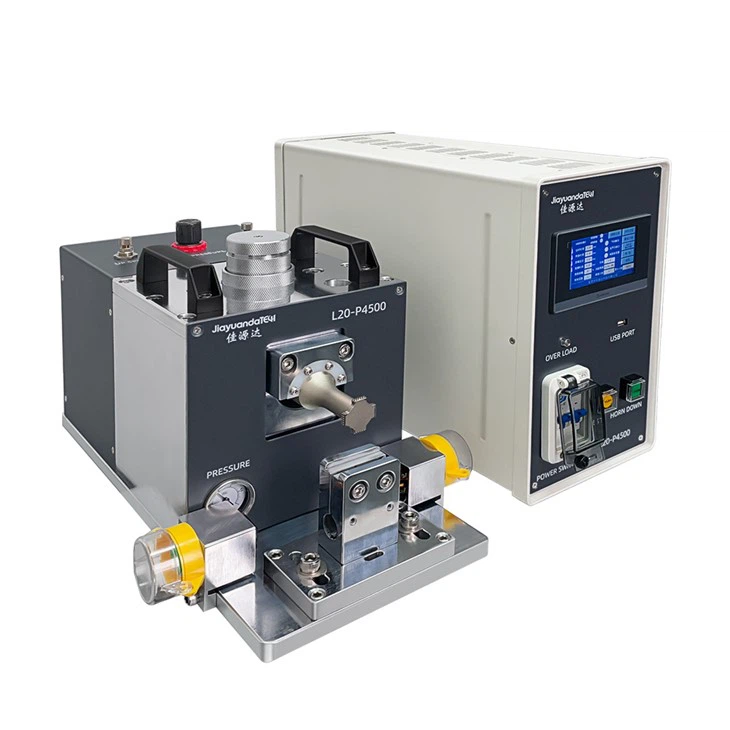

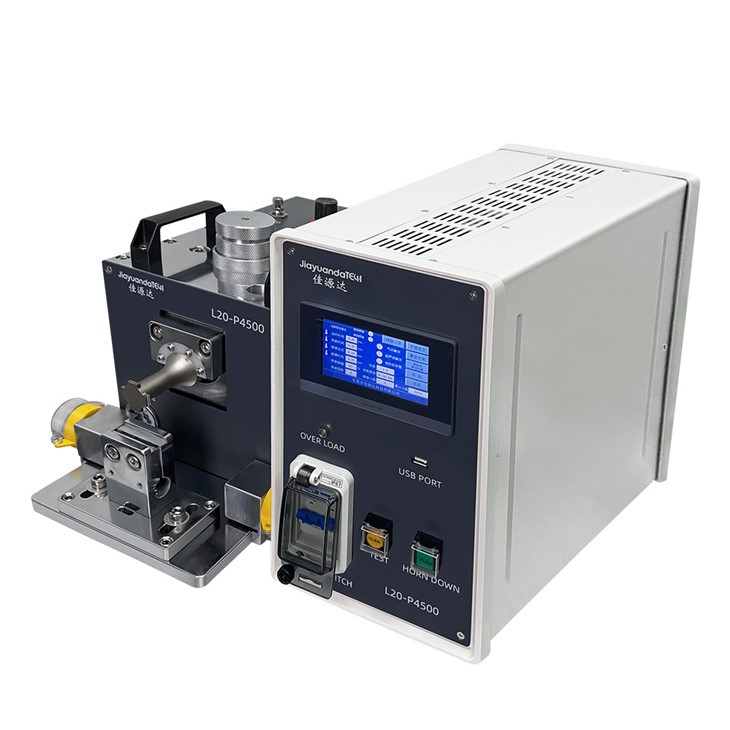

Soudure de fil de cuivre à ultrasons
La machine à souder en cuivre ultrasonique en cuivre utilise des ondes de vibration à haute fréquence pour transmettre à deux surfaces métalliques qui doivent être soudées ...
La machine à souder en fil ultrasonique ultrasonique utilise des ondes de vibration à haute fréquence pour transmettre à deux surfaces métalliques qui doivent être soudées . à l'état de la pression électrique, les surfaces métalliques sont frottées les unes contre les autres pour former la fusion entre les couches moléculaires Bonne conductivité, bonne conductivité thermique, pas d'étincelle pendant le soudage, proche du soudage froid . Les principaux matériaux de soudage sont les feuilles de cuivre, d'aluminium et de nickel ..
Paramètres
| Modèle de produit | L40-P800 | L20-P2000 | L20-P4500 |
| Alimentation électrique | AC220V / AC110V à commutable 50Hz | AC220V / AC110V à commutable 50Hz | AC220V / AC110V à commutable 50Hz |
| Alimentation aérienne | Air comprimé 0.5-0.8 MPA | Air comprimé 0.5-0.8 MPA | Air comprimé 0.5-0.8 MPA |
| Puissance de pointe ultrasonique (W) | 500 | 1200 | 2600 |
| Puissance maximale de la machine (W) | 600 | 1500 | 2800 |
| Fréquence ultrasonique (kHz) | 40 | 20 | 20 |
| Temps d'échographie maximum (s) | 0.4s | 0.4s | 0.4s |
| Précision réglable du ou des temps d'échographie (s) | 0.01s | 0.01s | 0.01s |
| Taille de filetage de connexion à ultrasons de moule à ultrasons | M8*1.25 | 1/2 * 20UNF | 1/2 * 20UNF |
| Sortie de données | Peut exporter chaque données de soudage à partir d'un lecteur USB externe | Peut exporter chaque données de soudage à partir d'un lecteur USB externe | Peut exporter chaque données de soudage à partir d'un lecteur USB externe |
| Taille du moule supérieur (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Taille du moule inférieur | 20 × 20 Désassement rapide et remplaçable | 20 × 20 Désassement rapide et remplaçable | 20 × 20 Désassement rapide et remplaçable |
| Nombre maximum de couches de soudage | 20 couches de feuille de cuivre (électrode négative) 20 couches de papier d'aluminium (électrode positive) | 30 couches de feuille de cuivre (électrode négative) 30 couches de papier d'aluminium (électrode positive) | 60 couches de feuille de cuivre (électrode négative) 60 couches de papier d'aluminium (électrode positive) |
Caractéristiques
1. Le circuit du générateur à ultrasons est équipé de dispositifs de protection contre la fréquence et de surintensité pour assurer la stabilité de l'équipement;
2. Soudure de fil de cuivre à ultrasons Utilisez des conseils de soudage à faible coût, qui sont extrêmement durs et réduisent considérablement l'usure des conseils de soudage . La tête de soudage à haute dureté en alliage unique a plusieurs surfaces de soudage pour une installation rapide et minimise le coût;
3. Les moules de soudage peuvent rapidement remplacer et installer des buses de soudage en fonction des différentes tailles d'application, réduisant efficacement les coûts;
4. L'installation de l'équipement est simple, le débogage et l'opération sont plus pratiques .
FAQ
Q: Quels sont les principaux composants et les applications fonctionnelles de la soudure à poncée ultrasonique?
R: Machine de soudure en cuivre en cuivre ultrasonique: Il se compose de trois parties: machine, générateur et résistance acoustique . L'équipement est composé de générateur, de résistance acoustique, de système pneumatique, de la machine et du moule inférieur . (la résistance acoustique est composée de trois parties: transducteur, corne et tête de soudage {{2}))
Ultrasonic ultrasonic Metal Spot Spot Machine: Utilisé pour le soudage de l'oreille positif et négatif de la batterie, le soudage du faisceau de fil à borne, le condensateur à borne à la borne . Les électrodes positives et négatives du condensateur sont soudées . feuille à soudure de feuille, de soudage de feuille, de soudure de fil, de fil à fil, de feuille pour fil
Fonction d'application: soudage par fil de cuivre à ultrasons, borne + soudage de plomb, feuille de cuivre + soudage de plomb, fil de cuivre et fil de cuivre, fil de cuivre et fil en aluminium, fil de fil en aluminium et aluminium, brin unique, brin multiple, fil de fil tressé, scénarios d'application de connexion à la borne où les câbles, les câbles de cuivre et les câbles en aluminium sont des sheet en cuivre et des cuivres {
Pour plus de détails sur le soudage par fil de cuivre à ultrasons, n'hésitez pas à nous contacter!
