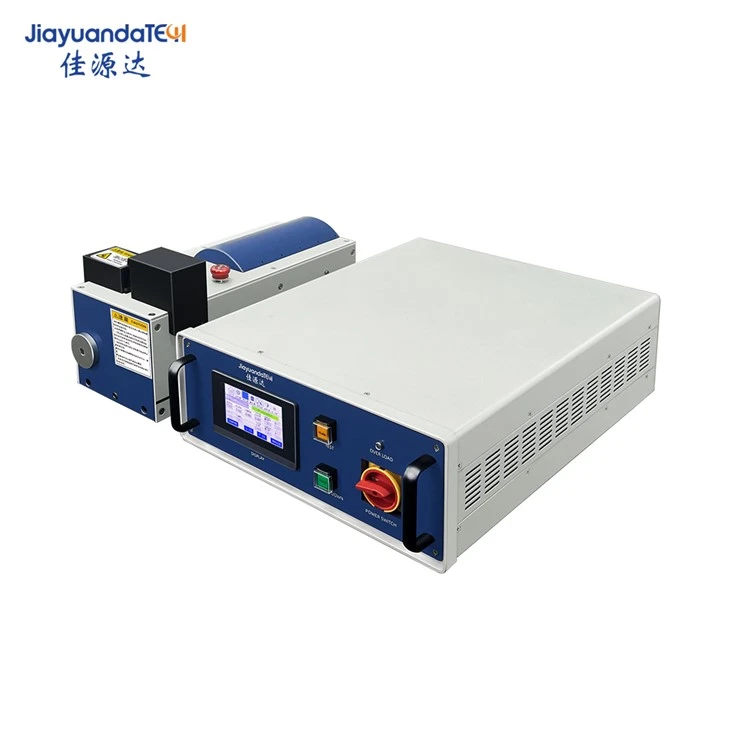

Fil ultrasonique Connexion Soudage

Le soudage à ultrasons ne nécessite pas la surface du matériau fondu pour les connecter . au contraire, il applique des vibrations à haute fréquence à deux pièces métalliques qui doivent être connectées . Ces deux pièces métalliques sont placées entre la "tête de soudage" et "ANVIL" . dans la pièce inférieure Placer . Le cadre entraîne la tête de soudage pour appuyer sur la pièce supérieure vers le bas jusqu'à ce que les pièces supérieures et inférieures soient en contact étroit et appuyé sur .

Envoyez demande

Principe de travaildes équipements de soudage à ultrasons connectent

For a long time, laser or resistance welding technology has been used to melt materials to bond high-strength ferrous metals. However, when it comes to the soft non-ferrous foil required for EV Batteries, the melting point becomes a problem. For non-ferrous metals, melting of materials will produce intermetallic compounds or corrosion, which will lead to premature wear of materials and connections, leading à la défaillance de la batterie . En outre, lors de la liaison de plusieurs couches de papier d'aluminium (100 couches ou plus dans certains cas), la fusion d'un matériau aussi mince et fragile peut entraîner des problèmes presque insolubles .

Ensuite, la tête de soudage vibre horizontalement avec une fréquence élevée pour générer une énergie de vibration et éliminer les polluants de surface et d'autres revêtements sur la surface articulaire des pièces supérieures et inférieures . La frottement provoqué par des vibrations éliminera l'inégalité de la surface articulaire et produira une zone de soudage propre et continue {1}. STOPS, cette diffusion libre d'atomes se recristallisera en une structure de grains fines équivalente à celle des métaux travaillés à froid . Le cycle de soudage entier est achevé en fraction d'une seconde .

Paramètres:

Modèle de produit	L40-P800	L20-P2000	L20-P4500
Alimentation électrique	AC220V / AC110V à commutable 50Hz	AC220V / AC110V à commutable 50Hz	AC220V / AC110V à commutable 50Hz
Alimentation aérienne	Air comprimé 0.5-0.8 MPA	Air comprimé 0.5-0.8 MPA	Air comprimé 0.5-0.8 MPA
Puissance de pointe ultrasonique (W)	500	1200	2600
Puissance maximale de la machine (W)	600	1500	2800
Fréquence ultrasonique (kHz)	40	20	20
Temps d'échographie maximum (s)	0.4s	0.4s	0.4s
Précision réglable du ou des temps d'échographie (s)	0.01s	0.01s	0.01s
Taille de filetage de connexion à ultrasons de moule à ultrasons	M8*1.25	1/2 * 20UNF	1/2 * 20UNF
Sortie de données	Peut exporter chaque données de soudage à partir d'un lecteur USB externe	Peut exporter chaque données de soudage à partir d'un lecteur USB externe	Peut exporter chaque données de soudage à partir d'un lecteur USB externe
Taille du moule supérieur (mm)	4×4	4×4 8×4	12×4 8×4
Taille du moule inférieur	20 × 20 Désassement rapide et remplaçable	20 × 20 Désassement rapide et remplaçable	20 × 20 Désassement rapide et remplaçable
Nombre maximum de couches de soudage	20 couches de feuille de cuivre (électrode négative) 20 couches de papier d'aluminium (électrode positive)	30 couches de feuille de cuivre (électrode négative) 30 couches de papier d'aluminium (électrode positive)	60 couches de feuille de cuivre (électrode négative) 60 couches de papier d'aluminium (électrode positive)

Avantages deProcessus de soudage à ultrasons Connectez-vous

1. applicable à toutes sortes de matériaux non ferreux

2. Établir un lien métallurgique permanent entre différents métaux

3. Pas de fusion - pas de changement dans les propriétés chimiques ou métallurgiques du matériau

4. Très adapté pour souder des alliages de conductivité élevés; La réactivité du matériau n'est pas pertinente

5. Ne produisent pas de composés intermétalliques, de particules ou de réactions qui provoquent de la corrosion

6 · Il est très adapté pour connecter des films et des structures métalliques minces et fragiles

7 · Une variété de méthodes de contrôle peuvent réaliser la personnalisation des processus, une répétabilité élevée et un contrôle de processus statistique SPC (contrôle des processus statistiques)

8 · Entrée de faible énergie (la consommation d'énergie est 30 fois inférieure à celle du soudage de fusion ou du soudage de résistance); Pas de consommables

9 · Le coût total est inférieur aux autres processus de soudage

Méthode d'installation de la machine

1. Place the welding machine on the workbench and place the vibration box near the machine body where it is easy for the operator to observe and adjust. (The workbench should be able to withstand a force of 150kg, with a height of approximately 600-800mm, and should not be placed in damp or dusty areas.)

2. Grouille: Connectez une extrémité du fil de mise à la terre au bouton de mise à la terre derrière la boîte de vibration et l'autre extrémité à la terre .

3. Connexion entre la boîte de vibration et le corps: connectez la prise de câble de sortie et la prise de câble de commande du corps à la prise de boîte de vibration .

4. Connectez la pression de la pression d'air: Connectez le tuyau d'air à haute pression à la source de pression d'air propre et sec et verrouillez le joint d'entrée du filtre à air sur le corps soudé avec un faisceau de tuyaux . (la pression de la source de pression d'air est 6-8 kg / cm)

5. Connectez-vous à l'alimentation: connectez le cordon d'alimentation et branchez derrière la boîte de vibration à une alimentation AC220V, 1 Å 60 / 50Hz

Pour plus de détails sur la machine de soudage à ultrasons Connect, n'hésitez pas à nous contacter!
