Capteur de vibrations à ultrasons

Le capteur de vibration à ultrasons est une sorte d'oscillateur électronique à ultrasons. Lorsque la tension ultrasonore générée par l'oscillateur est appliquée au cristal piézoélectrique du transducteur de vibration ultrasonore, les composants du cristal piézoélectrique se déplaceront longitudinalement sous l'action du champ électrique. Lorsque l'élément piézoélectrique oscille, il ressemble à un petit piston avec une petite amplitude d'environ (1 ~ 10) M. Cependant, l'accélération de cette vibration est très importante, environ (10 ~ 103) g. par conséquent, l'énergie d'oscillation électromagnétique peut être transformée en vibration mécanique. Si cette énergie est dispersée dans une certaine direction, des ondes ultrasonores se forment. Lorsque le signal d'impulsion est appliqué aux deux électrodes du transducteur à ultrasons, la puce piézoélectrique entre en résonance, fait vibrer le résonateur et fait vibrer le milieu environnant, générant ainsi des ondes ultrasonores. Au contraire, il n'y a pas de tension entre les électrodes. Lorsque la plaque de résonance reçoit le signal d'écho, l'effet piézoélectrique inverse forcera les deux plaquettes piézoélectriques à vibrer, convertissant ainsi l'énergie mécanique en un signal électrique. A ce moment, le capteur devient un capteur de contrôle à ultrasons

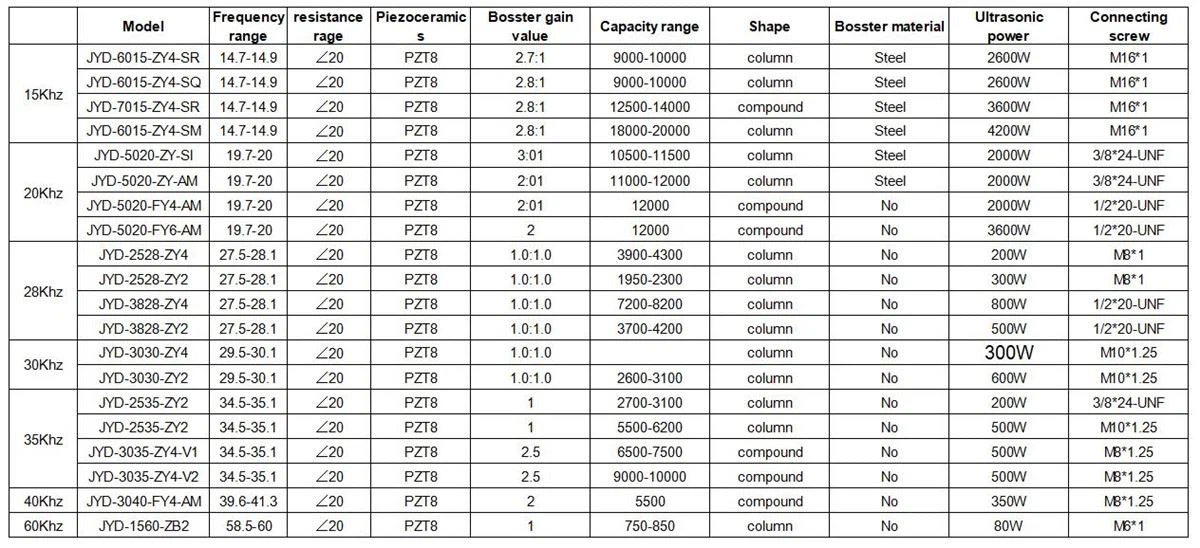

Spécification :

FAQ:

Comment sélectionner une soudeuse à ultrasons 20K et une soudeuse à ultrasons 15K ?

Les fréquences les plus courantes des machines de soudage par ultrasons sont les machines de soudage plastique par ultrasons de 15 KHz et 20 kHz. Plus la fréquence ultrasonique est élevée, meilleure est la précision de soudage, mais plus la puissance relative est faible, plus l'amplitude est faible.

Voici les différences entre les machines de soudage plastique par ultrasons 15KHz et 20kHz :

Une basse fréquence ultrasonique produira du bruit. Lorsque la fréquence est inférieure à 20 kHz, le bruit de soudage par ultrasons devient très important. Plus la précision de soudage des produits en plastique est élevée, meilleure est la fréquence. Par conséquent, la machine de soudage par ultrasons de fréquence 20kHz ou supérieure convient aux pièces en plastique de précision, ultra-minces et très fragiles, telles que les cartes SD ou les produits contenant des cristaux à l'intérieur du produit;

La machine de soudage par ultrasons 15KHz a une amplitude relativement grande, ce qui convient aux produits en plastique avec une soudure importante, une soudure difficile et des exigences de soudure moins élevées;

Nous pouvons facilement distinguer les capteurs à ultrasons de la soudeuse plastique à ultrasons 15KHz et de la soudeuse plastique à ultrasons 20kHz les uns des autres en apparence. Le transducteur de la machine de soudage par ultrasons 15KHz est généralement un cône inversé. Le transducteur de la machine de soudage par ultrasons 20 kHz est généralement un cylindre de petit diamètre ;

Deuxièmement, la taille du moule à ultrasons 15KHz est généralement plus grande que celle du moule à ultrasons 20kHz;

Troisièmement, le soudeur plastique à ultrasons 15KHz peut souder de grandes pièces et la puissance peut être divisée en 2600w/3200w/4200w. La machine de soudage plastique par ultrasons 20kHz convient à 900w-2000w, avec une petite puissance et une petite taille de produit de soudage.

La machine de soudage par ultrasons Jiayuanda convient à différentes occasions de soudage de produits. De nombreux facteurs doivent être pris en compte pour la fréquence spécifique de la machine à souder à utiliser
